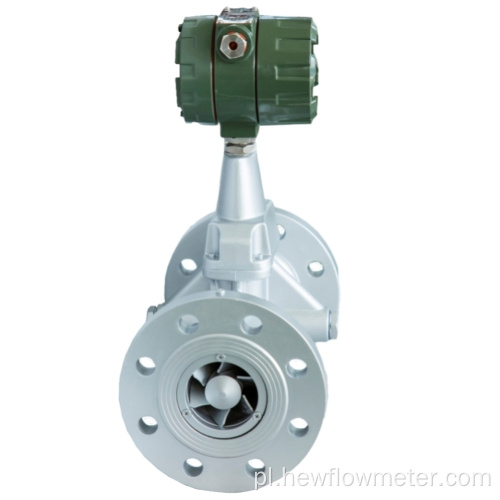

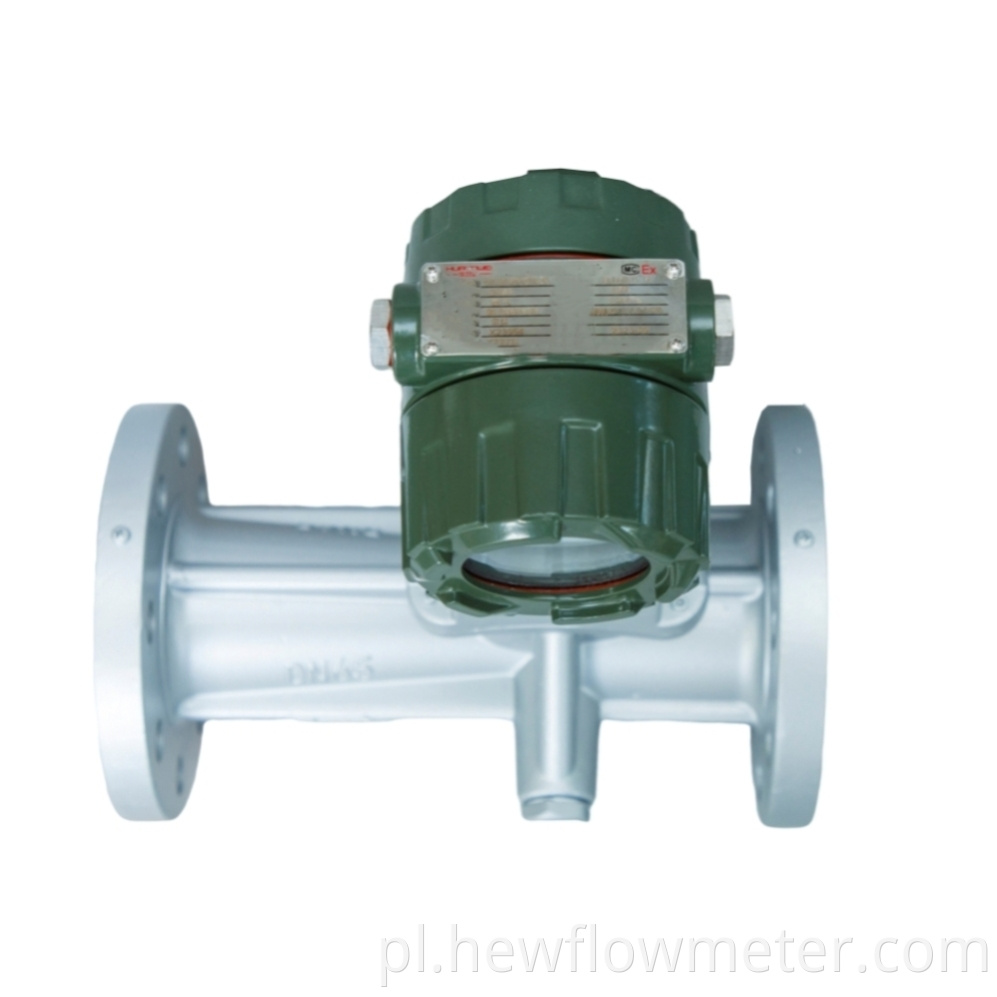

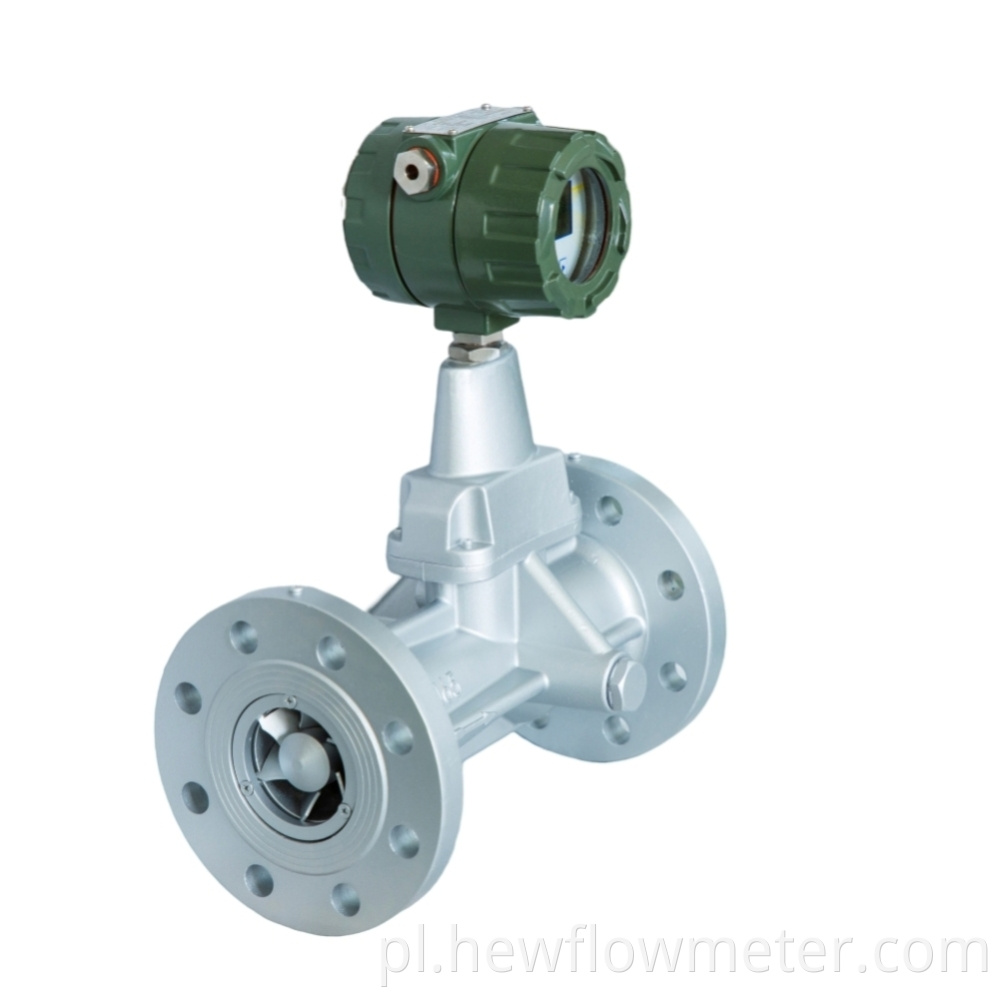

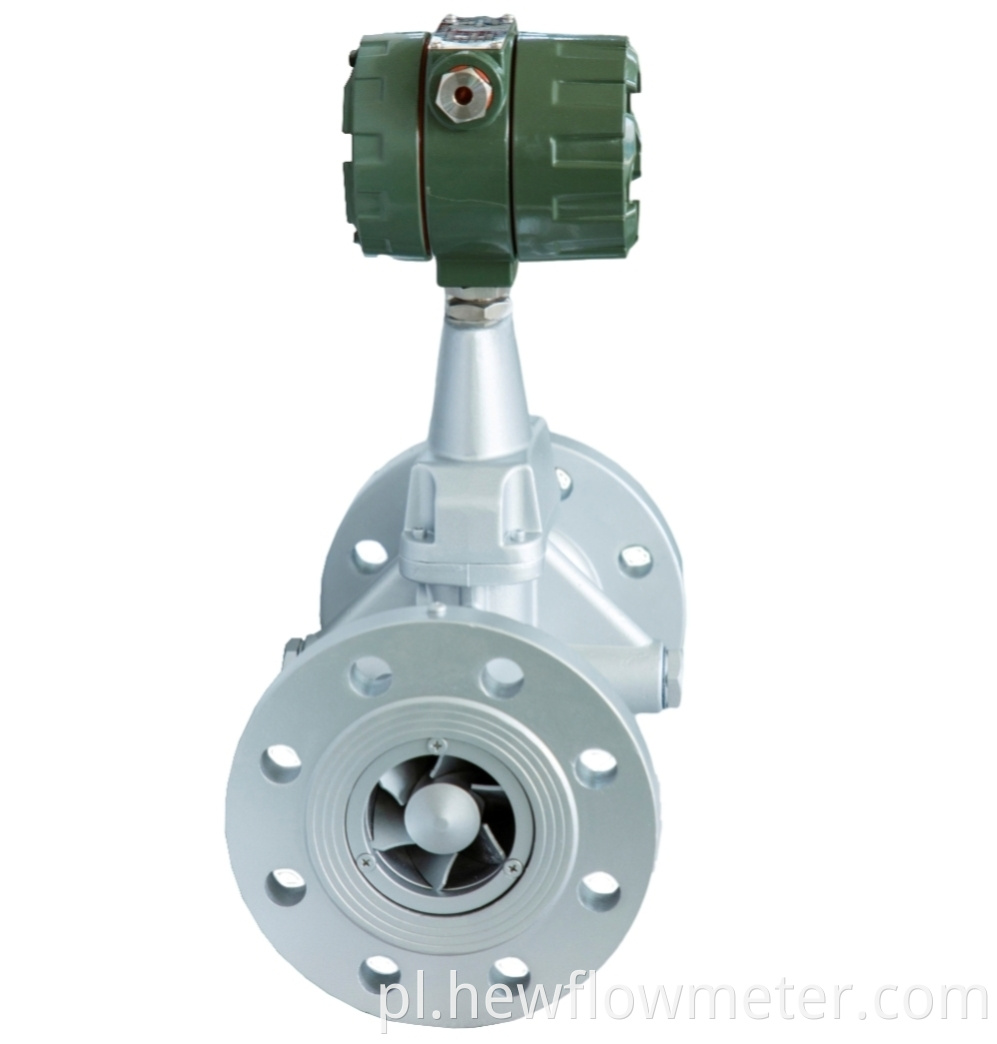

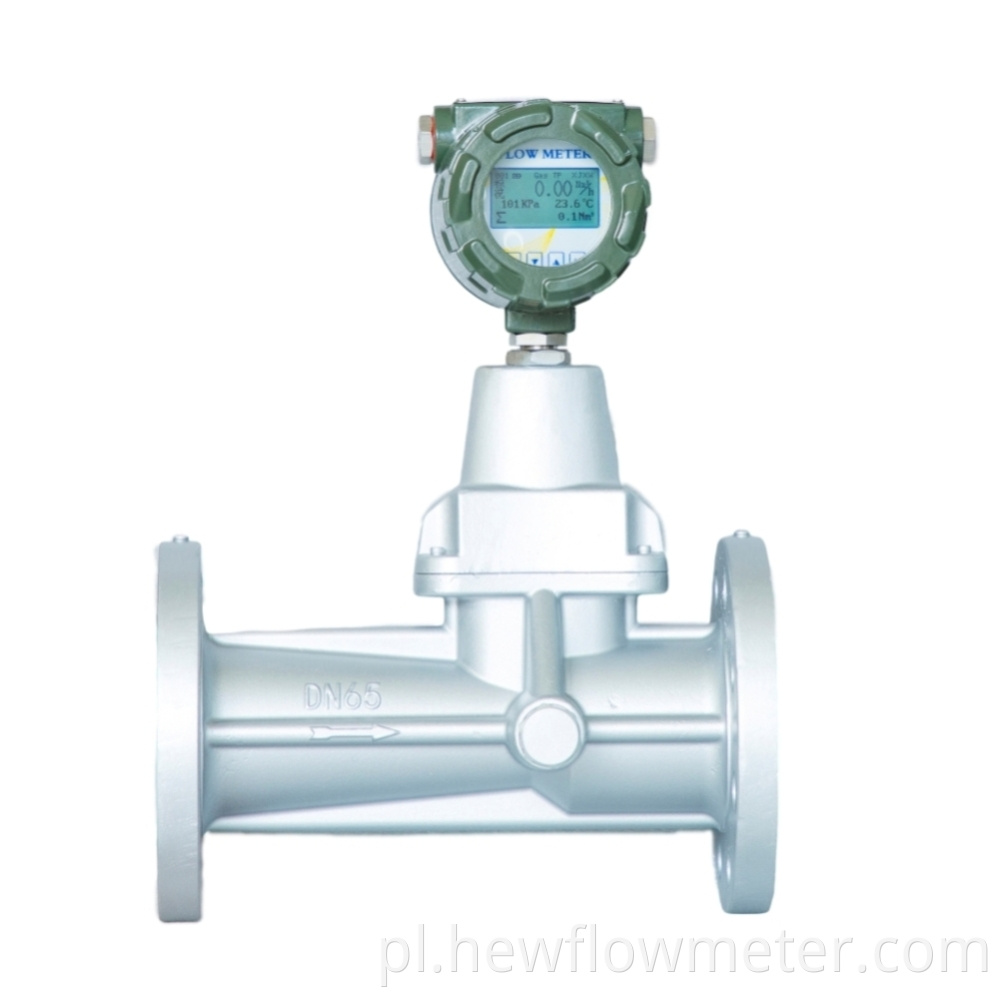

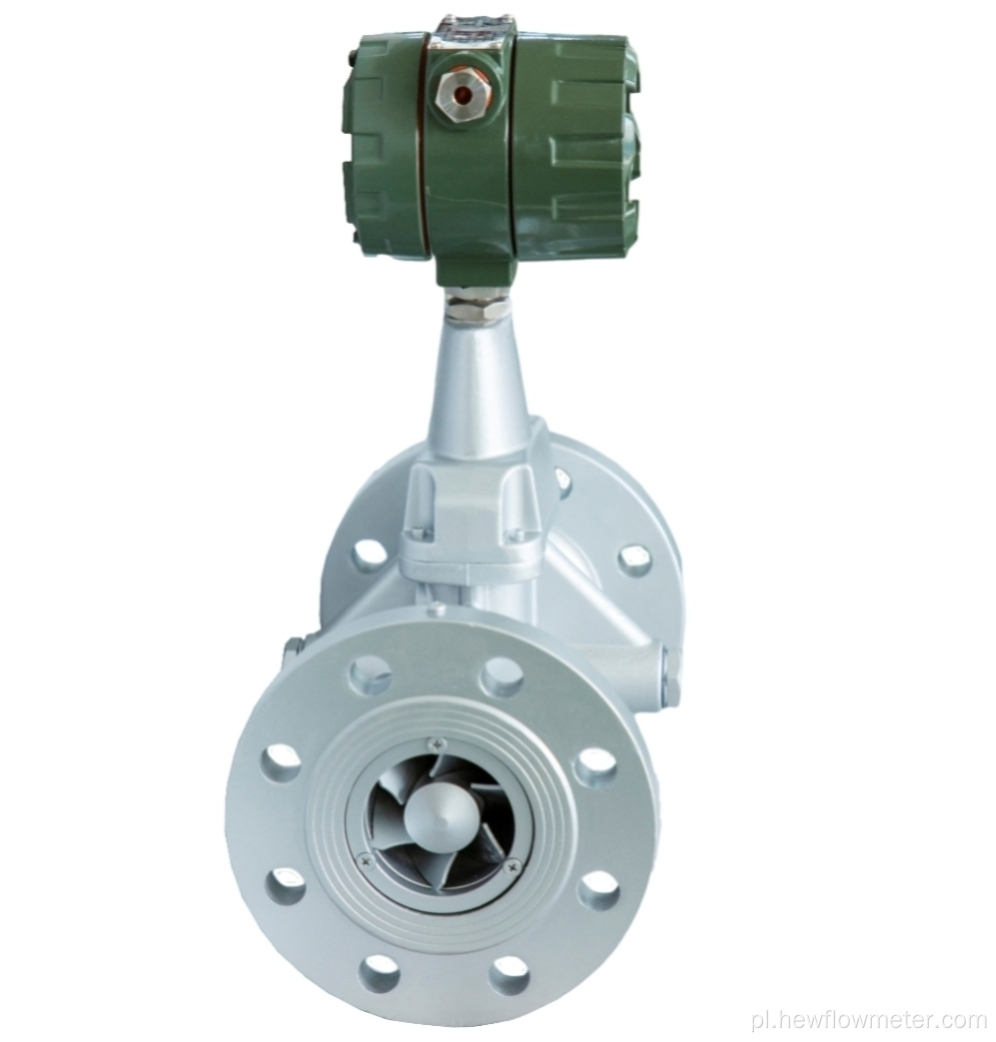

Miernik przepływu wiru precesji

Opis produktu:

Miernik przepływu wiru HW-Lux to zbiór przepływu, temperatury, funkcji wykrywania ciśnienia w jednym i może automatycznie kompensować temperaturę, ciśnienie, współczynnik kompresji, to ropa naftowa, chemikalia, energia elektryczna, metalurgia i inne branże do pomiaru gazu idealny instrument . HW-luk Precation Flortex Flowmeter może być szeroko stosowany w roprze naftowej, chemicznej, elektrycznej, metalurgii, zaopatrzeniu w gaz w mieście i innych branżach w celu pomiaru różnych przepływów gazu, to obecne pole transmisji i dystrybucji gazu ziemnego oraz pomiary dystrybucji i handlu powszechnie stosowane pomiar handlu i handlu. produkty. Elektromagnetyczna przepływomierza naszej firmy, przepływomierz wiru precesji, przepływomierza masy termicznej i inne produkty są bardzo wysoką dokładnością pomiaru, często stosuje się przepływomierz bilansowy, przepływometr dyszy, nasze produkty są również bardzo profesjonalne.

Zasada działania :

Profil przepływu czujnika przepływu jest podobny do profilu rurki Venturi. Zestaw Spiral Vane jest ułożony po stronie wlotowej. Gdy płyn wchodzi do czujnika przepływu, Vane zmusza płyn do wytwarzania gwałtownego przepływu wiru. Gdy płyn dostaje się do sekcji dyfuzji, przepływ wiru zaczyna obracać się dwukrotnie pod działaniem przepływu wstecznego, tworząc zjawisko wirowe wiru żyroskopowego. Częstotliwość precyzyjna jest proporcjonalna do szybkości przepływu i nie ma na to wpływu właściwości fizyczne i gęstość płynu, a element wykrywalności może mierzyć wtórną częstotliwość precesji obrotowej płynu w celu uzyskania dobrej liniowości w szerokim zakresie przepływu. Sygnał jest wzmacniany, filtrowany i przekształcany w sygnał impulsowy proporcjonalny do prędkości przepływu przez przedwzmacniacz, a następnie wysyłany do mikroprocesora w celu przetwarzania integracji wraz z sygnałami temperatury, ciśnienia i innymi sygnałami wykrywania, a wyniki pomiaru są wyświetlane na Ekran LCD (chwilowy przepływ, skumulowany przepływ oraz dane temperatury i ciśnienia).
