Przekrój miernik pomiaru wiatru

Urządzenie pomiarowe wiatru przekroju macierzy to nowy miernik struktury zaprojektowany i wyprodukowany w oparciu o zasadę rurki Pitot i metodę obszaru prędkości. Mierzy powierzchnię urządzenia pomiarowego wiatru przekrojowego zamkniętej rury (okrągłej, prostokątnej lub innej rurki przekrojowej w specjalnym kształcie) i średniej prędkości przepływu osiowego płynu przechodzącego przez obszar. Zgodnie z różnymi kształtami przekrojowymi i rozmiarami zmierzonej rury, w środku zainstalowane są rurki uśredniania wielokrotności z unikalnymi strukturami. Średnie ciśnienie różnicowe uzyskuje się poprzez wyrównanie ciśnienia w celu uzyskania natężenia przepływu. Jego zasadą pomiaru jest: licznik przepływu opracowany na podstawie zasady metody obszaru prędkości. Metoda powierzchni prędkości dzieli przekrój, w którym prędkość przepływu mierzy się w wielu małych jednostkach. Zakładając prędkość przepływu VI każdego obszaru jednostkowego, całkowita natężenie przepływu jest równa sumie prędkości przepływu przepływającego przez wszystkie małe obszary jednostkowe. Im bardziej obszar jednostki jest podzielony, tym dokładniejsze będzie zmierzone natężenie przepływu. Na podstawie tej zasady opracowano urządzenie pomiarowe wiatru w przekroju macierzy.

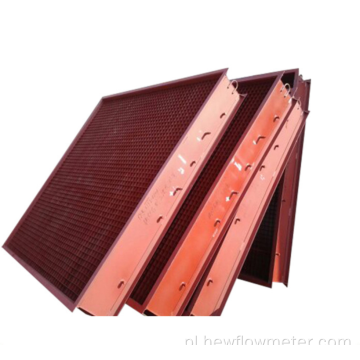

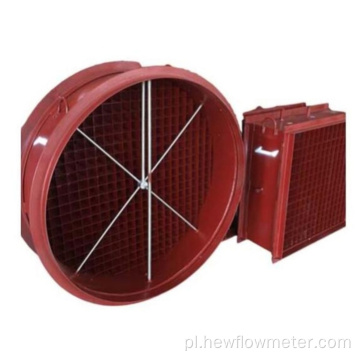

Urządzenia pomiarowe wiatru przekroju macierzy można podzielić na formę prostokątną strukturę i kształt okrągłego struktury zgodnie z ich formą rur. Są one również podzielone na typy z siatkami i typy prostowników bez siatek prostownika (jak pokazano na poniższym rysunku). Prostokątna postać strukturalna: Długie i krótkie strony prostokątnej rury są podzielone na równe długości, a przekrój prostokątnej rury jest równomiernie podzielony na kilka małych jednostek o równych obszarach. Zmierz prędkość przepływu w punkcie środkowym każdej małej jednostki, a następnie podziel małe jednostki na średnią prędkość przepływu to średnia prędkość przepływu całego dużego obszaru przekroju. Okrągła forma strukturalna: Kręgowa sekcja rury jest podzielona na kilka koncentrycznych pierścieni o równym obszarze (środkiem jest okrąg), mierzona jest prędkość przepływu każdego pierścienia, a następnie prędkość przepływu wszystkich pierścieni (w tym koło centralne) uśredniona jest uśredniona , to znaczy, uzyskuje się średnią prędkość przepływu okrągłego przekroju.
